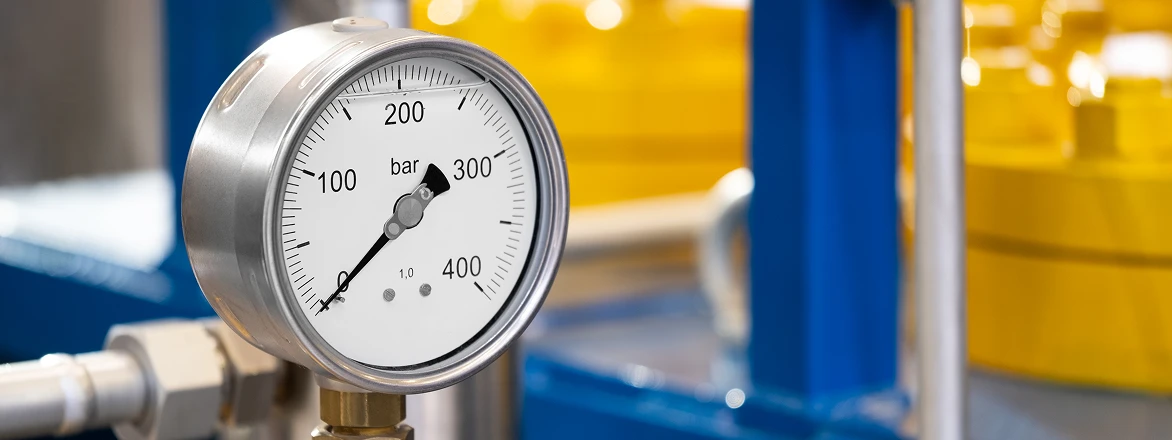

Специализированные манометры и устройства измерения давления с индивидуальными шкалами

Устройства для измерения давления — ключевые компоненты контроля в большинстве технических систем. Их задача — преобразовывать силу рабочей среды (жидкости, пара, газа) в точные показания, без которых невозможно безопасное и эффективное управление оборудованием.

Надежный мониторинг давления служит основой стабильности, предотвращает аварии, оптимизирует расход ресурсов и поддерживает качество продукции, что делает эти приборы неотъемлемой частью производственной и коммунальной инфраструктуры.

Основные виды устройств для измерения давления

Приборы для измерения давления классифицируют по нескольким признакам: принципу действия, назначению и типу измеряемой величины. Понимание этих категорий помогает правильно выбрать устройство из широкого каталога манометров для решения конкретных задач, от бытовых до промышленных.

Классификация по принципу действия

Физический принцип, используемый для преобразования давления в сигнал, является основным критерием классификации. Он определяет конструкцию, точность и сферу применения прибора.

Классификация по функциональному назначению

Помимо внутреннего устройства, манометры классифицируют по задачам, для которых они предназначены. Этот подход позволяет быстро подобрать прибор, соответствующий требованиям конкретной системы.

• Общетехнические (рабочие) — самая многочисленная группа, предназначенная для измерения давления в неагрессивных средах в стандартных условиях. Их надежности достаточно для большинства систем отопления, водоснабжения, компрессоров и гидравлики.
• Образцовые (эталонные) — приборы высокой точности, используемые для поверки и калибровки рабочих манометров.
• Электроконтактные (сигнализирующие) — оснащены механизмом с электрическими контактами, которые замыкаются или размыкаются при достижении установленных пороговых значений давления, подавая сигнал на управляющие устройства.
• Самопишущие — устройства, которые не только показывают, но и непрерывно регистрируют изменения давления во времени на диаграммной ленте или в электронной памяти для анализа динамики процессов.
• Специальные — категория приборов, разработанных для работы в нестандартных условиях: с агрессивными средами, при сильных вибрациях, в условиях коррозии или экстремальных температур.

Классификация по типу измеряемого давления

Давление может измеряться относительно разных точек отсчета, что принципиально важно для многих технологических процессов. В зависимости от того, что принято за ноль, приборы делятся на несколько типов.

• Манометры (избыточное давление) — измеряют давление сверх атмосферного. Это самый распространенный тип, так как в большинстве систем важно знать, насколько давление внутри превышает давление окружающей среды.
• Вакуумметры (вакуумметрическое давление) — измеряют разрежение, то есть давление ниже атмосферного.
• Мановакуумметры — комбинированные приборы, способные измерять как избыточное давление, так и вакуум.
• Манометры абсолютного давления — измеряют давление относительно абсолютного нуля (полного вакуума), исключая влияние атмосферного давления. Необходимы в метеорологии, авиации и научных исследованиях.
• Дифференциальные манометры (дифманометры) — измеряют не само давление, а разность (перепад) давлений в двух разных точках системы, например, для контроля степени загрязнения фильтров.

Ключевые технические характеристики манометров

После выбора типа прибора по принципу действия и назначению необходимо оценить его технические характеристики. Эти параметры, указанные в паспорте, определяют точность, надежность и совместимость устройства с технологической системой. Их игнорирование может привести к некорректным измерениям, преждевременному выходу из строя или аварийным ситуациям.

Класс точности и его значение

Класс точности — одна из самых критичных характеристик, определяющая максимально допустимую основную погрешность прибора в процентах от его верхнего предела измерений. Эта погрешность является абсолютной величиной для всей шкалы. Например, для манометра с диапазоном 0–10 бар и классом точности 1,5 допустимая ошибка в любой точке шкалы составляет ±0,15 бар.

Чем меньше числовое значение класса точности, тем выше точность прибора. Выбор зависит от требований процесса:

Классы 4 и 2,5

для неответственных измерений, где требуется лишь индикация давления (например, в ЖКХ).

Класс 1,5

стандарт для большинства общепромышленных установок.

Классы 1,0 и 0,6

для систем, где требуется повышенная точность контроля.

Классы 0,4 и ниже

прерогатива образцовых и лабораторных приборов для поверки и калибровки.

Диапазон измерения и рабочее давление

Диапазон измерения — это пределы давления, которые отображает шкала. Для долговечности и точности измерений рабочее давление в системе должно постоянно находиться в диапазоне от 1/3 до 2/3 шкалы прибора.

Это правило преследует две цели: работа в средней трети шкалы обеспечивает максимальную точность, а также защищает чувствительный элемент от работы на пределе упругой деформации, предотвращая его преждевременный износ. Выбор прибора, у которого рабочее давление находится у верхнего предела шкалы, недопустим, так как любой гидроудар приведет к его поломке.

Конструктивные параметры: диаметр корпуса и присоединение

Эти характеристики определяют удобство монтажа и эксплуатации. Диаметр корпуса (стандартные ряды — 40, 63, 100, 160 мм) влияет на размер шкалы и удобство считывания показаний с расстояния.

Присоединительная резьба на штуцере обеспечивает герметичное подключение. Важно, чтобы ее тип и размер (например, метрическая М20х1,5 или трубная G1/2) совпадали с ответной частью на трубопроводе. Также имеет значение расположение штуцера: радиальное (снизу) или осевое (сзади).

Степень защиты корпуса и материалы исполнения

Условия эксплуатации диктуют требования к защищенности и материалам. Степень защиты корпуса от пыли и влаги маркируется кодом IP (Ingress Protection). Например, IP40 означает защиту от частиц >1 мм без защиты от влаги, а IP65 — полную пыленепроницаемость и защиту от струй воды.

Материалы, контактирующие с измеряемой средой (штуцер, трубка Бурдона), должны быть химически стойкими к ней. Для нейтральных сред (вода, воздух, масло) обычно используется медный сплав. Для агрессивных сред или пищевой промышленности необходимы приборы, у которых все «смачиваемые» части выполнены из нержавеющей стали. Также важен температурный диапазон эксплуатации, выход за пределы которого может снизить точность или вызвать отказ устройства.

Особенности специализированных манометров

Многие промышленные процессы предъявляют к измерительным приборам особые требования, такие как высокая вибрация, агрессивные среды, взрывоопасные газы или экстремальные температуры. Эти факторы требуют применения специализированных устройств, которые отличаются от стандартных конструкцией, материалами и защитными элементами, обеспечивая точность и безопасность там, где обычный прибор быстро выйдет из строя.

Виброустойчивые манометры

На оборудовании, создающем вибрацию и пульсации давления (насосы, компрессоры), стрелка обычного манометра дрожит, что мешает считывать показания и ускоряет износ механизма. Для решения этой проблемы применяются виброустойчивые (гидрозаполненные) манометры. Их герметичный корпус заполнен вязкой демпфирующей жидкостью (глицерином или силиконом), которая гасит колебания стрелки и смазывает внутренний механизм, значительно продлевая срок службы прибора.

Коррозионностойкие манометры

Агрессивные рабочие среды (кислоты, щелочи, морская вода) быстро разрушают стандартные манометры из медных сплавов. Для работы с такими веществами предназначены коррозионностойкие приборы, полностью выполненные из нержавеющей стали. В них все детали, контактирующие с измеряемой средой (штуцер, мембрана, трубка Бурдона), изготовлены из специальных марок стали (например, 316L), что обеспечивает химическую инертность и долговечность. Такие устройства являются стандартом для химической, нефтехимической и пищевой промышленности.

Взрывозащищенные манометры

На объектах, где могут присутствовать взрывоопасные смеси газов или пыли, использование стандартного электрооборудования недопустимо. Для таких условий предназначены взрывозащищенные манометры (чаще всего электроконтактные), конструкция которых исключает воспламенение окружающей среды от искры. Это достигается за счет использования взрывонепроницаемых оболочек (Ex d) или искробезопасных электрических цепей (Ex i).

Манометры для работы со специфическими газами

Работа с некоторыми газами требует не только химической стойкости, но и соблюдения особых мер безопасности.

Кислородные манометры

Под давлением кислород образует взрывоопасную смесь при контакте с маслами. Поэтому главное требование к кислородным манометрам — полное отсутствие следов масла на внутренних поверхностях, что достигается специальной процедурой обезжиривания. Такие приборы маркируются надписью «Кислород. Маслоопасно!» и часто имеют корпус синего цвета.

Аммиачные манометры

Аммиак вызывает коррозию медных сплавов, поэтому приборы для него изготавливаются из коррозионностойких сталей. Они применяются в холодильных установках и на производствах удобрений и обычно имеют корпус желтого цвета.

Ацетиленовые и водородные манометры

Ацетилен и водород — взрывоопасные газы. Манометры для работы с ними должны иметь конструкцию, исключающую риск искрообразования. Кроме того, используемые материалы не должны вступать в реакцию с этими газами. Например, для ацетиленовых приборов недопустимо использование сплавов с содержанием меди более 70% из-за риска образования взрывчатой ацетиленистой меди.

Проектирование и применение индивидуальных шкал

Стандартная шкала манометра универсальна, но не всегда оптимальна для конкретного технологического процесса. Индивидуальное проектирование шкалы позволяет превратить измерительный прибор в специализированный индикатор состояния системы, адаптированный под нужды оператора. Такой подход повышает наглядность, снижает риск человеческой ошибки и ускоряет реакцию персонала.

Элементы кастомизации шкалы манометра

Разработка нестандартной шкалы включает изменение нескольких визуальных элементов циферблата, чтобы сделать информацию максимально релевантной и легкочитаемой.

Цветовые зоны и секторы

Это самый распространенный способ кастомизации. На шкалу наносятся цветные секторы, интуитивно сигнализирующие о состоянии системы по принципу светофора: зеленый — нормальный рабочий диапазон, желтый — зона предупреждения, красный — аварийный диапазон. Это позволяет оператору оценить ситуацию одним взглядом.

Нестандартные единицы измерения

Хотя системой СИ предписаны паскали, на практике используются и другие единицы: бары (bar), кгс/см², фунты на квадратный дюйм (psi) или мм рт. ст. Манометр с индивидуальной шкалой может быть отградуирован в любых требуемых единицах, что избавляет персонал от необходимости пересчитывать значения.

Двойная шкала

Для оборудования, поставляемого на экспорт, или для процессов, где важен контроль в разных системах, на циферблат наносят сразу две шкалы в разных единицах измерения, чаще всего bar и psi.

Дополнительные отметки и надписи

На циферблат можно нанести специфические отметки: указатели оптимального значения, метки для проведения тестов, предупреждающие надписи или краткие инструкции (например, «Перезарядка» на манометре для огнетушителя).

Нанесение логотипа

Для производителей серийного оборудования нанесение собственного логотипа на циферблат является элементом брендирования, повышающим узнаваемость продукции. Компания «МЕРАТЭК ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА» помогает подобрать и поставить приборы с индивидуальным дизайном шкалы, полностью соответствующим техническому заданию и корпоративному стилю заказчика.

Практические преимущества и сценарии применения

Манометры с индивидуальными шкалами дают ощутимые практические выгоды, особенно в системах, требующих постоянного визуального контроля.

Основное преимущество — минимизация человеческого фактора. Оператору больше не нужно помнить точные числовые значения рабочих и критических давлений. Цветовая индикация мгновенно сообщает об отклонениях от нормы, что позволяет быстрее принимать правильные решения.

Типичные сценарии применения:

Сферы применения специальных измерителей давления

Специализированные манометры и устройства с индивидуальными шкалами являются неотъемлемой частью технологических процессов во многих отраслях. Их применение обусловлено уникальными условиями эксплуатации, требованиями безопасности и спецификой производства.

Техническое обслуживание и поверка приборов

Приобретение и установка подходящего манометра — это лишь начало его жизненного цикла. Для долгой и точной работы прибора необходимо соблюдать правила эксплуатации, проводить регулярное обслуживание и своевременно выполнять метрологическую поверку.

Правила монтажа и ввода в эксплуатацию

Ошибки при монтаже могут привести к поломке прибора или утечкам. Ключевое правило: закручивая манометр, используйте гаечный ключ и прикладывайте усилие только к граням штуцера. Категорически запрещается вращать прибор за корпус, так как это может повредить внутренний механизм. Для герметичности резьбового соединения используйте уплотнительные материалы (ФУМ-лента, сантехнический лен).

Для защиты прибора от негативных факторов рекомендуется использовать дополнительную арматуру. Демпферные устройства сглаживают резкие скачки давления, а сифонные трубки (петлевые отводы) применяются для охлаждения измеряемой среды.

Регулярное техническое обслуживание

В процессе эксплуатации манометры требуют периодического осмотра. Персонал должен проверять:

Целостность корпуса и стекла

на них не должно быть трещин и повреждений

Положение стрелки

при отсутствии давления стрелка должна точно указывать на ноль.

Отсутствие утечек

необходимо осматривать место присоединения на предмет подтекания рабочей среды.

Любой прибор с дефектами (разбитое стекло, смещенная стрелка) должен быть немедленно снят с эксплуатации, так как его показаниям нельзя доверять.

Важность периодической поверки и калибровки

Манометр является средством измерения, и со временем его характеристики могут изменяться. Поверка — это обязательная процедура, в ходе которой аккредитованная лаборатория сравнивает показания прибора с эталоном, чтобы подтвердить, что его погрешность не превышает допустимую для его класса точности.

Межповерочный интервал, обычно составляющий один год, устанавливается производителем. Использование неповеренных устройств на объектах, подлежащих государственному надзору, запрещено. Преимуществом является поставка приборов с уже выполненной первичной заводской поверкой, сведения о которой внесены в систему ФГИС «Аршин». Это гарантирует легитимность измерений с первого дня. Если погрешность прибора превышает допустимую, он калибруется или признается непригодным. Своевременная поверка — это гарантия достоверности данных, от которых зависит безопасность и качество технологического процесса.

Подбор устройства для измерения давления — многогранная задача, требующая анализа условий эксплуатации и технологических требований. Современные специализированные манометры — с коррозионностойкими материалами, виброзащитой или индивидуальными шкалами — становятся ключевыми элементами обеспечения безопасности и эффективности. Правильный выбор такого оборудования — задача для опытных специалистов. Инженеры компании «МЕРАТЭК ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА» предоставляют профессиональные консультации, помогая подобрать оптимальное решение для самых сложных производственных задач и обеспечивая поставку сертифицированной продукции с первичной заводской поверкой.
