Термопары типов K, J, S: чем отличаются и как выбрать подходящую

Контроль тепловых процессов в современной индустрии опирается на использование термоэлектрических преобразователей как на один из самых надежных методов измерения. В основе технологии лежит эффект Зеебека, открытый еще в начале XIX века: в замкнутой цепи из двух разнородных проводников генерируется электрическое напряжение, если их контакты находятся при разных температурах.

Подобный способ получения сигнала позволяет фиксировать температурные изменения без внешних источников питания. Высокая устойчивость к механическим нагрузкам, вибрациям и способность работать в условиях значительных градиентов делают эти датчики незаменимыми в автоматизированных системах управления. Качество конечного продукта, безопасность оборудования и общая экономическая эффективность предприятия напрямую зависят от точности данных, получаемых с помощью таких устройств.

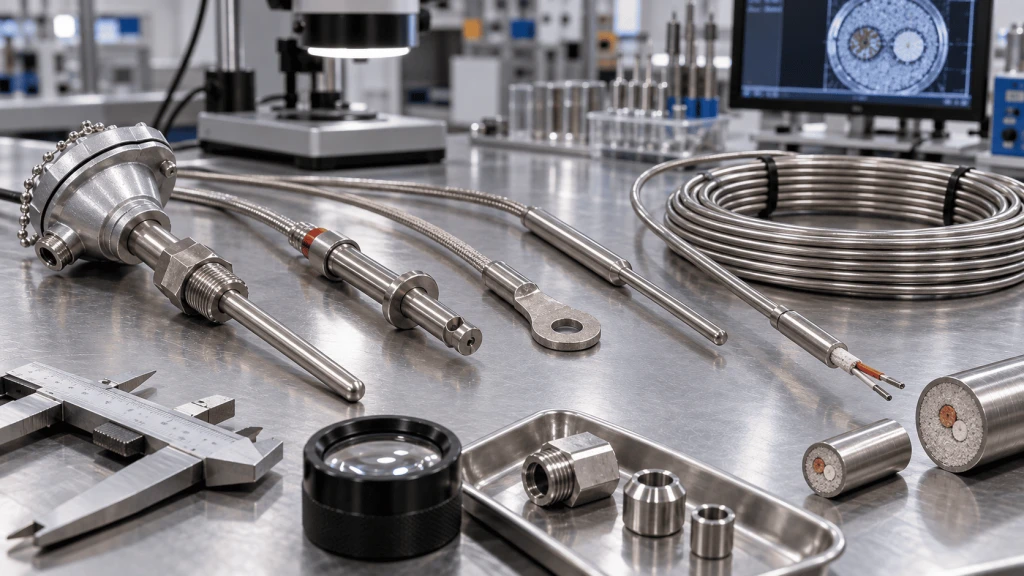

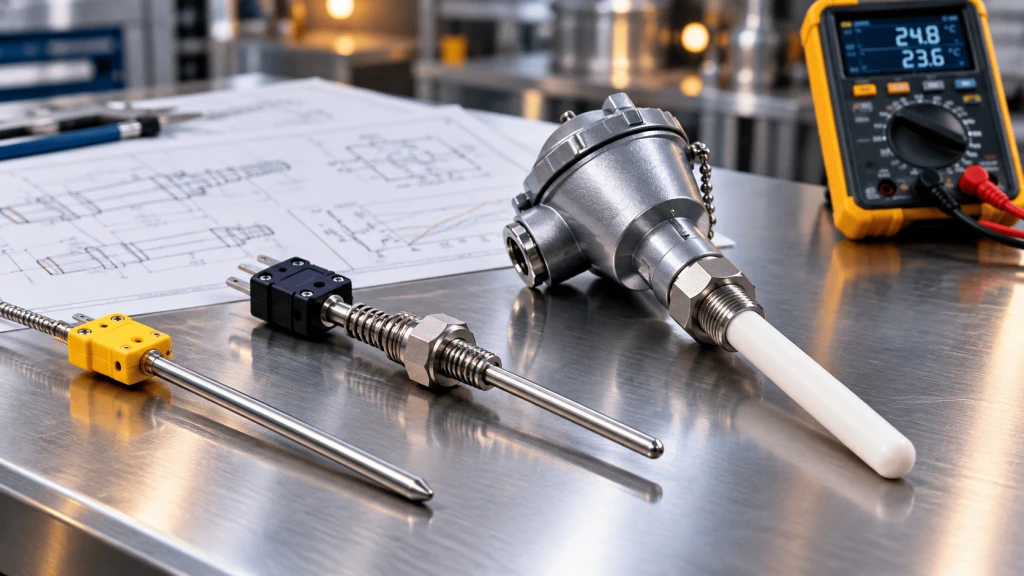

Характеристики самых востребованных промышленных термопар

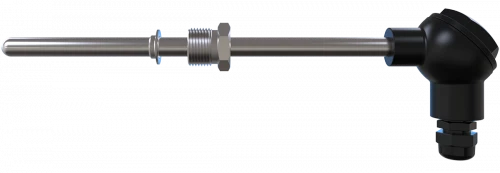

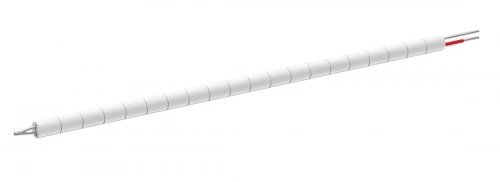

В зависимости от условий монтажа термопары выпускаются в различных конструктивах: от гибких бескорпусных моделей в керамических бусах для труднодоступных зон до массивных погружных преобразователей в защитных чехлах. При этом основу большинства промышленных датчиков составляют доступные сплавы из неблагородных металлов.

Характеристики и специфика термопар типа K (ТХА)

Термопара типа K, известная в инженерной практике как ТХА (хромель-алюмель), считается универсальным промышленным стандартом. Ее положительный электрод изготавливается из хромеля (сплав никеля с хромом), а отрицательный — из алюмели. Такая комбинация гарантирует стабильную генерацию сигнала в диапазоне от -200 °C до +1300 °C, что делает прибор пригодным для использования как в криогенных установках, так и в плавильных печах.

В «МЕРАТЭК ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА» представлены модификации ТХА, соответствующие государственным стандартам и прошедшие строгий контроль качества. Применение данного типа наиболее эффективно в окислительных средах и инертных газах, где на поверхности электродов формируется защитная пленка. Однако при дефиците кислорода может возникнуть эффект «зеленой гнили» — избирательного окисления хрома. Это явление ведет к необратимому изменению состава провода и дрейфу показаний, из-за чего реальные значения перестают соответствовать сигналу.

Ключевые преимущества:

• Высокая линейность — зависимость напряжения от температуры практически прямолинейна, что упрощает обработку данных контроллерами.
• Стойкость к окислению — при работе на воздухе датчик сохраняет точность дольше аналогов из других неблагородных сплавов.
• Доступная стоимость — отсутствие драгоценных металлов позволяет массово применять устройства в крупных котельных.
• Механическая прочность — никелевые сплавы хорошо противостоят вибрационным нагрузкам при эксплуатации.

Особенности эксплуатации термопар типа J (ТЖК)

Термопара типа J (ТЖК) состоит из железного положительного электрода и отрицательного элемента из константана — медно-никелевого сплава. Главное отличие — способность функционировать в восстановительных атмосферах и вакууме. В условиях, где хромель деградирует без доступа кислорода, железо и константан сохраняют свои свойства, что делает ТЖК оптимальным выбором для оборудования термической обработки металлов.

Выбирая современные датчики температуры, важно учитывать, что рабочий диапазон типа J формально охватывает значения до +1200 °C, но на практике рекомендуется ограничение пределом +750 °C. Это связано с тем, что при +770 °C железо проходит точку Кюри — момент смены магнитных свойств, вызывающий резкое искажение характеристики. Кроме того, железный электрод чувствителен к влаге: в условиях конденсата он быстро корродирует, что может привести к обрыву цепи.

Практические нюансы использования:

• Работа в вакууме — сохраняется химическая стабильность электродов в безвоздушном пространстве.
• Чувствительность к сере — при наличии в атмосфере сернистых соединений материалы быстро разрушаются.
• Старение металлов — длительный нагрев выше +500 °C ускоряет окисление железа, сокращая жизненный цикл изделия.
• Экономичность — использование железа делает эту модель одной из самых бюджетных на рынке.

Альтернативные решения: типы L, N и T

Помимо стандартных моделей K и J, промышленность предлагает специализированные решения для узких задач. Тип L (ТХК), состоящий из хромеля и копеля, обладает самой высокой чувствительностью среди доступных вариантов, что позволяет фиксировать минимальные колебания до +600 °C. Это наследие советских стандартов до сих пор активно применяется в энергетике благодаря своей стабильности.

Тип N (нихросил-нисил) разработан как улучшенная альтернатива хромель-алюмелевым модификациям. За счет добавления кремния в оба электрода он демонстрирует значительно меньший дрейф при высоких температурах (до +1250 °C) и лучшую стойкость к окислению.

Наряду со стандартными промышленными термометрами для работы в области сверхнизких и криогенных температур применяют термопары типа T (медь-константан), отличающиеся высокой стабильностью и влагостойкостью в диапазоне от −200 °C до +350 °C.

Возможности термопар из благородных металлов при высоких температурах

В области сверхвысоких значений и прецизионных измерений возможности систем из неблагородных металлов оказываются ограниченными. Для задач в диапазонах свыше +1200 °C и обеспечения эталонной точности применяются термопары типа S, изготовленные из металлов платиновой группы. Эти устройства сочетают химическую инертность с исключительной стабильностью электрических характеристик.

Метрологическая точность и стабильность платиновых сплавов

Конструкция термопары типа S (ТПП10) базируется на использовании положительного электрода из сплава платины с 10% родия и отрицательного проводника из чистого металла. Применение таких компонентов обусловлено их способностью сохранять кристаллическую структуру даже при длительном воздействии до +1300 °C (кратковременно — до +1600 °C). В отличие от никелевых составов, благородные металлы не образуют рыхлых оксидных слоев, искажающих измерительный сигнал.

Благодаря предсказуемости характеристик, данный тип используется в качестве рабочих эталонов для калибровки других приборов. Механизм работы опирается на минимальный дрейф ТЭДС: погрешность измерения может составлять доли градуса на протяжении сотен часов эксплуатации. Это критически важно в производстве оптического стекла или выращивании монокристаллов, где отклонение в 1–2 градуса приводит к браку дорогостоящей продукции.

Основные достоинства:

• Максимальная инертность — материалы не вступают в реакцию с большинством газов, сохраняя чистоту сенсора.
• Эталонная воспроизводимость — изделия из разных партий имеют идентичные показатели, что упрощает замену оборудования.
• Стойкость к экстремальному нагреву — возможность мониторинга процессов плавления металлов без риска деградации.
• Долговечность в окислительной среде — в присутствии кислорода прецизионный сплав сохраняет метрологические свойства годами.

Условия эксплуатации и защита дорогостоящих термоэлементов

Несмотря на выдающиеся данные, термопары типа S требуют осторожного обращения. Высокая стоимость драгоценных металлов делает их применение оправданным только в тех случаях, когда другие методы бессильны. Одной из главных проблем является относительная хрупкость платиновой проволоки после длительного нагрева. Механические вибрации могут привести к разрыву тонкого электрода, диаметр которого часто не превышает 0,5 мм.

Инженеры «МЕРАТЭК» проводят экспертные консультации по защите таких элементов от «отравления» парами металлов и кремния. Даже микроскопические дозы примесей, проникающие через оболочку, изменяют химический состав, что ведет к росту погрешности. Для предотвращения этого процесса тип S всегда монтируется в высококачественные керамические чехлы из оксида алюминия (корунда), которые изолируют датчик от внешней среды.

Особенности технического обслуживания:

• Защита от загрязнений — обязательное использование герметичных керамических трубок для исключения диффузии.
• Минимизация нагрузок — исключение растягивающих усилий при монтаже из-за высокой пластичности нагретой проволоки.
• Контроль среды — не рекомендуется использовать в восстановительных атмосферах без специальной защиты, чтобы избежать деградации родия.
• Регулярная поверка — учитывая ответственность задач, оборудование требует периодического метрологического контроля.

Сравнение с типами R и B

В ряду благородных измерителей тип S имеет ближайших «родственников» — типы R и B. Тип R (платинородий-платина с 13% родия) обладает схожими характеристиками, но обеспечивает чуть более высокую термо-ЭДС. Тип B (двойной платинородий с содержанием родия 30% и 6%) предназначен для экстремальных условий до +1800 °C. Его уникальной особенностью является практически полное отсутствие сигнала при температуре до +50 °C, что позволяет отказаться от компенсационных проводов.

Сравнительные характеристики и влияние рабочих сред

Долговечность и достоверность показаний определяются не только типом датчика, но и химической совместимостью материалов с окружающей атмосферой. В промышленных условиях оборудование может сталкиваться с агрессивными газами или вакуумом, инициирующими деградацию внутренней структуры проводников.

Совместимость материалов термопар с различными газовыми средами

Выбор напрямую зависит от состава смеси в зоне измерения. Окислительная среда является естественной для типов K и S: в этих условиях на поверхности формируется защитный слой. Ситуация меняется в восстановительной атмосфере (содержащей водород H2 или угарный газ CO), где кислород «вытягивается» из структуры. Для хромель-алюмелевых пар это оборачивается потерей легирующих элементов, в то время как тип J, напротив, сохраняет стабильность.

Особую опасность представляют серосодержащие газы. Сера активно взаимодействует с никелем и железом, образуя хрупкие сульфиды, что делает провода ломкими. Даже наличие чехла не всегда гарантирует безопасность из-за диффузии атомов сквозь микропоры арматуры. В таких сценариях надежным решением становится использование газоплотной керамики или термопар типа N, которые лучше сопротивляются агрессивным примесям.

Рекомендации по выбору:

• Вакуум — предпочтительны типы J и N; использование ТХА не рекомендуется из-за испарения хрома.
• Водородная атмосфера — тип J показывает лучшие результаты, платиновые (S) могут стать хрупкими.
• Инертные газы — подходят все виды, для экономии ресурсов чаще выбирают K или J.
• Высокая влажность — необходимо избегать типа J из-за коррозии железа; оптимален тип K в герметичной оболочке.

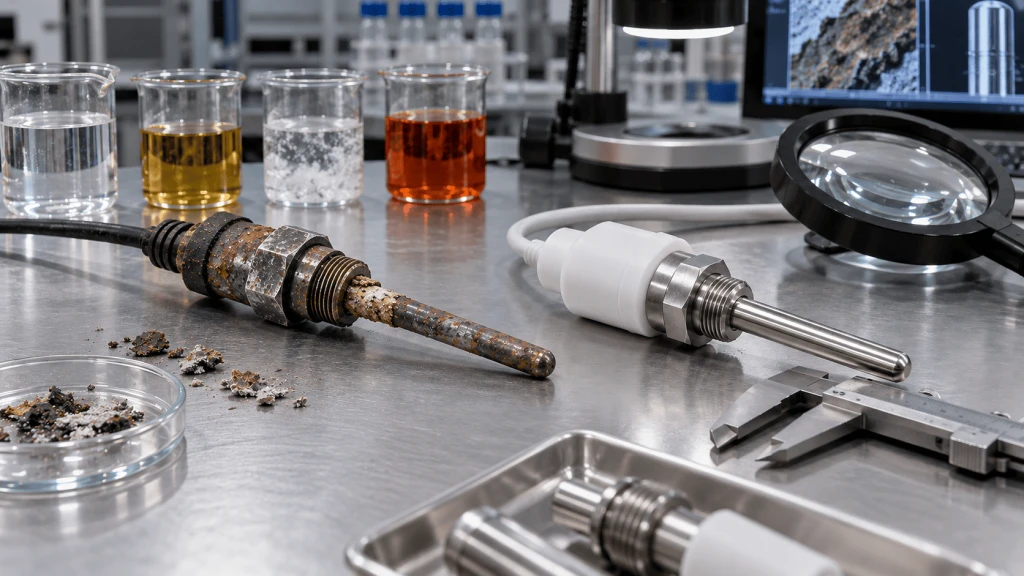

Механизмы старения и причины потери точности датчиков

Старение — это необратимый процесс изменения характеристик, называемый «дрейфом». Основной причиной является постепенное взаимное проникновение атомов электродов друг в друга через точку спая или попадание примесей из арматуры. При высоких температурах процесс ускоряется, меняя химический состав сплава. Поскольку ТЭДС зависит от чистоты металла, устройство начинает выдавать неверные данные, даже если внешне выглядит исправным.

Фактором деградации также выступает механическое напряжение. В процессе циклического нагрева металл расширяется и сжимается, что создает внутренние микронапряжения, искажающие сигнал. Для минимизации эффекта рекомендуется использовать КТМС (кабели с минеральной изоляцией), где порошок оксида магния выступает демпфером, гасящим нагрузки на провода.

Факторы, ускоряющие износ:

• Перегрев — превышение максимума даже на 50 °C может вызвать лавинообразную диффузию.
• Термические удары — резкие перепады вызывают усталость металла и появление микротрещин в месте сварки.
• Загрязнение изоляции — попадание масла или влаги внутрь корпуса создает побочные электрические связи.
• Вибрация — постоянное воздействие приводит к упрочнению металла, что меняет его термоэлектрические свойства.

Конструктивные исполнения и типы рабочих спаев

Точность измерения зависит не только от состава сплавов, но и от скорости передачи энергии от среды к контакту. Конструктивное исполнение датчика определяет его защищенность от помех, механическую прочность и быстроту реакции на температурные скачки.

Классификация рабочих спаев по способу контакта с оболочкой

Выбор типа спая — это компромисс между скоростью измерения и электрической чистотой сигнала. От того, соприкасается ли точка сварки с внешним чехлом, зависит достоверность данных в условиях работы мощного электрооборудования.

Заземленный рабочий спай

В данной конструкции контакт электродов напрямую соприкасается с внутренней поверхностью металлического чехла. Это обеспечивает минимальное тепловое сопротивление и мгновенную передачу энергии. Вариант идеален для систем быстрого реагирования, например, защиты двигателей. Существенным минусом является уязвимость к электрическим помехам: потенциал на корпусе оборудования может исказить слабый сигнал датчика.

Изолированный (незаземленный) рабочий спай

В этом исполнении точка соединения отделена от оболочки слоем плотной минеральной изоляции. Хотя это увеличивает тепловую инерцию, конструкция обеспечивает полную гальваническую развязку. Изолированный спай незаменим при высоком уровне электромагнитных шумов, например, в установках индукционного нагрева. Изоляция также защищает металлы от химического влияния материала чехла.

Современные конструктивные решения и защитная арматура

Прогрессивным методом изготовления является технология КТМС (кабель с минеральной изоляцией). Электроды помещаются в гибкую стальную трубку, запрессованную порошком оксида магния. Чтобы корректно обрабатывать данные, часто устанавливается специализированный измерительный регулятор, фиксирующий изменения ТЭДС. Структура КТМС позволяет изгибать датчик под любым углом, обеспечивая герметичность свыше +1000 °C.

Защитная арматура выбирается исходя из условий среды. Для простых задач водоснабжения достаточно нержавеющей стали, тогда как для расплавов требуются чехлы из карбида или нитрида кремния. Для высокотемпературных платиновых моделей используются только трубки из корунда или муллитокремнеземистой керамики, способные выдержать жар печи без деформации.

Типы защитных исполнений:

• Коммутационная головка — корпус, защищающий клеммы от пыли; удобен для стационарного монтажа.
• Кабельный вывод — переход в гибкий провод в металлической оплетке; подходит для подвижных частей станков.
• Открытый спай — электроды без чехла, обеспечивающие мгновенную реакцию в чистых газах.
• Подвижный штуцер — позволяет регулировать глубину погружения в зону нагрева.

Критерии подбора датчика под конкретные задачи

Подбор термоэлектрического преобразователя требует системного подхода, учитывающего пиковую температуру, химический состав атмосферы и уровень помех. Ошибка на этапе выбора может привести к браку продукции или преждевременному выходу измерительной системы из строя.

Алгоритм определения оптимального типа термопары

Первым шагом является сопоставление рабочего диапазона процесса с возможностями прибора. Для общепромышленного назначения до +1100 °C лидером остается тип K. Если планируется работа в вакууме до +750 °C, целесообразно выбрать тип J. Для лабораторных исследований и криогенной техники применяют тип T, а для процессов в печах свыше +1300 °C — платиновые решения типа S.

Второй критерий — агрессивность среды. При наличии паров серы необходимо использовать тип N или мощную керамику. Также следует учитывать требуемую точность: согласно ГОСТ, изделия делятся на 1-й и 2-й классы допуска. Первый класс обеспечивает минимальную погрешность, что критично для фармацевтики, тогда как для систем отопления достаточно стандартного второго класса.

Чек-лист для выбора:

• Температурный лимит — рабочая точка должна находиться в середине диапазона, а не на его пределе.
• Химическая стойкость — проверьте наличие водорода или серы, разрушающих электроды.
• Скорость отклика — для быстропротекающих процессов выбирайте заземленный спай или малый диаметр.
• Механическая нагрузка — при наличии вибраций отдавайте предпочтение технологии КТМС.

Правила монтажа и предотвращение типовых ошибок измерения

Распространенной ошибкой является использование медных проводов для удлинения линии. В месте контакта возникают «паразитные» сигналы, искажающие результат. Необходимо применять только специализированные компенсационные провода, идентичные материалу электродов. Это позволяет вынести «холодный спай» к прибору, где электроника сможет корректно учесть окружающую температуру.

Также важно строго соблюдать полярность: при переполюсовке прибор будет показывать снижение значений при реальном нагреве. Следует избегать прокладки сигнальных линий вплотную к силовым кабелям. Слабый сигнал чувствителен к наводкам, поэтому использование экранированных проводов является обязательным условием для стабильной работы.

Технические нюансы установки:

• Глубина погружения — должна составлять 10–15 диаметров корпуса для исключения влияния теплоотвода.
• Герметичность ввода — в сосудах под давлением используйте уплотнительные сальники.
• Изоляция холодного спая — клеммная головка не должна перегреваться от прямого воздействия печи.
• Защита от вибрации — на компрессорах применяйте амортизирующие крепления.

Эффективность температурного контроля напрямую зависит от соответствия датчика условиям эксплуатации. Массовые решения на базе типов K и J обеспечивают надежность в стандартных процессах, в то время как платиновые модификации типа S остаются незаменимыми для высокотехнологичных задач. Соблюдение правил монтажа и учет агрессивности среды позволяют минимизировать погрешности. «МЕРАТЭК ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА» реализует комплексные поставки поверенного оборудования КИПиА, предлагая инженерный подход к подбору решений для любых отраслей промышленности.
